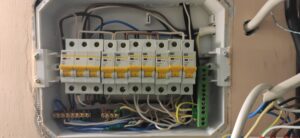

Я давно планировал заменить эл. щит, который мне достался при покупке дома. Окончательно я решился, после того, у нас случилась авария, 2 фазы из 3-х стали показывать 110 В вместо 220 В. Решил установить стабилизаторы, реле напряжения и УЗО.
Для нового электрощита я закупил УЗО и Реле напряжения для каждой фазы, на каждую фазу поставил стабилизатор. Далее будут фото работ

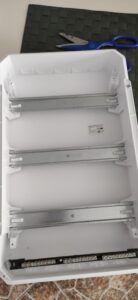

Новый щит купил побольше

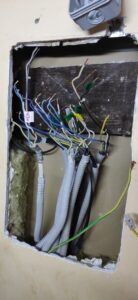

Под новый щит вырезал место в гипсокартоне

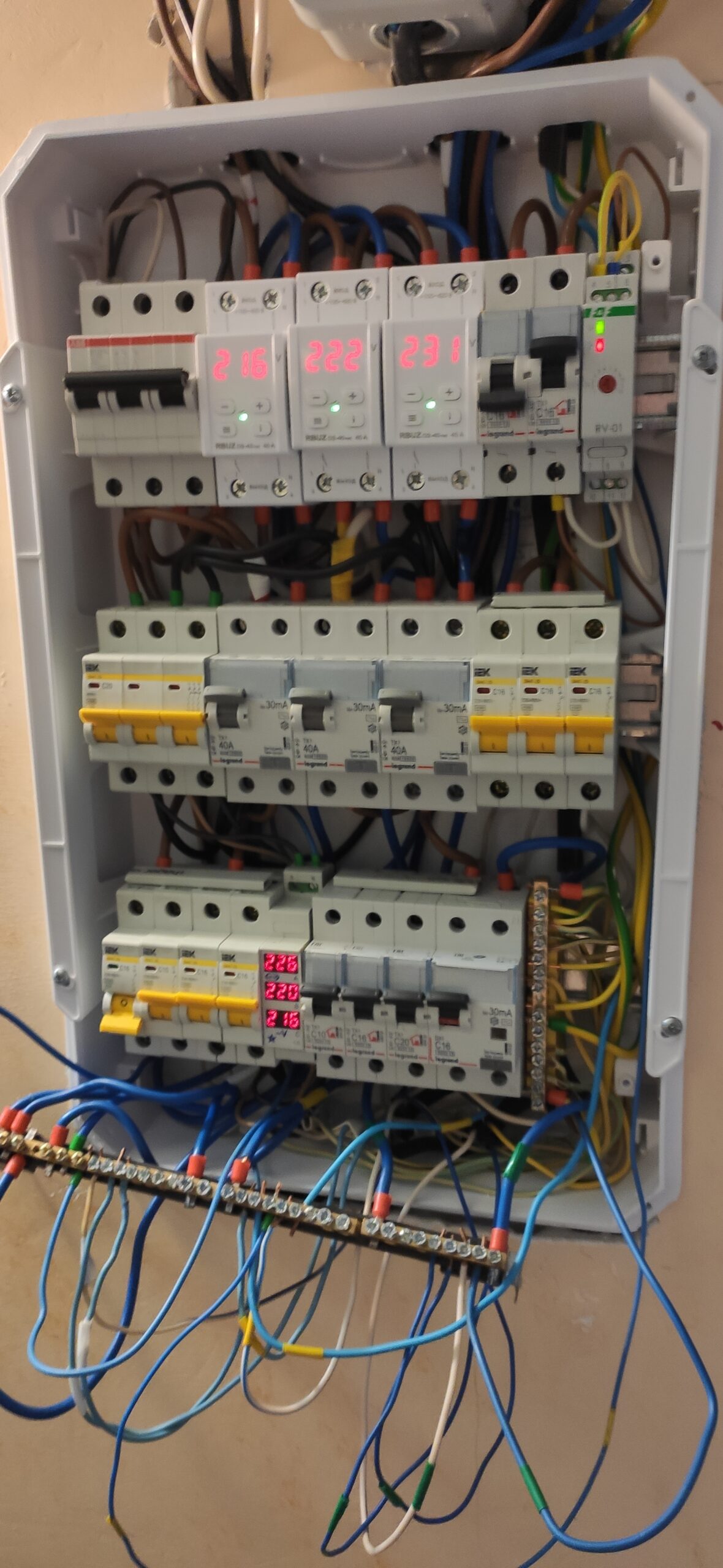

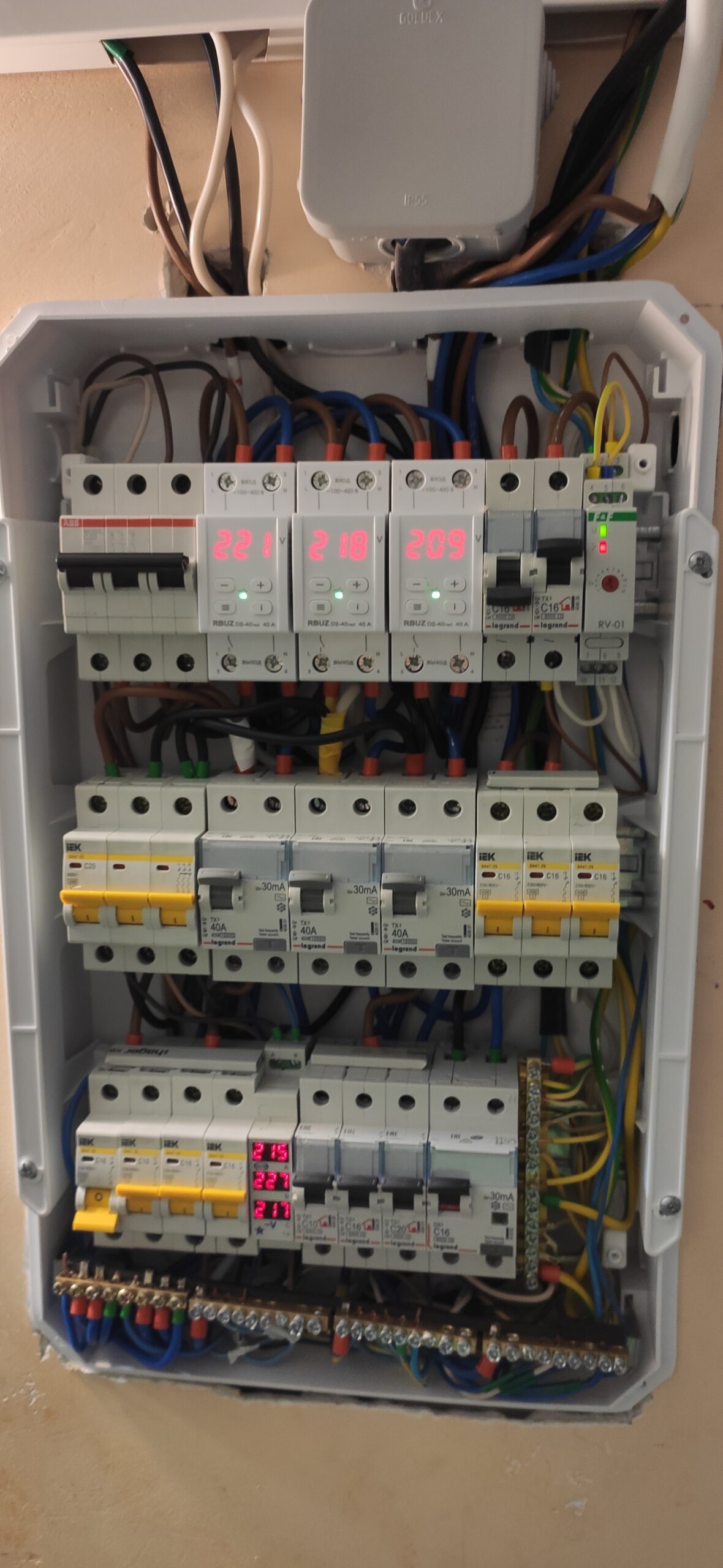

Разобрал все провода, собрал заново. Получилось следующее
- Ввод 3-х фазный автомат
- Потом идет реле напряжения
- После реле напряжения каждая фаза идет на свой стабилизатор
- После стабилизаторов идет паралельно на УЗО на каждой фазе, 3-хфазный автомат на электрокотел, вольтметр, на дифавтомат с розетками в комнате, где находится душ, стиральная, сушильная машина.
- После УЗО идут на автоматы C16 на розетки, С10 освещение. Добавил реле задержки включения для кондиционера
Сейчас бы купил эл. щит на 4 дин рейки, чтобы внизу спокойно разместить нулевые шины и нулевые провода.
